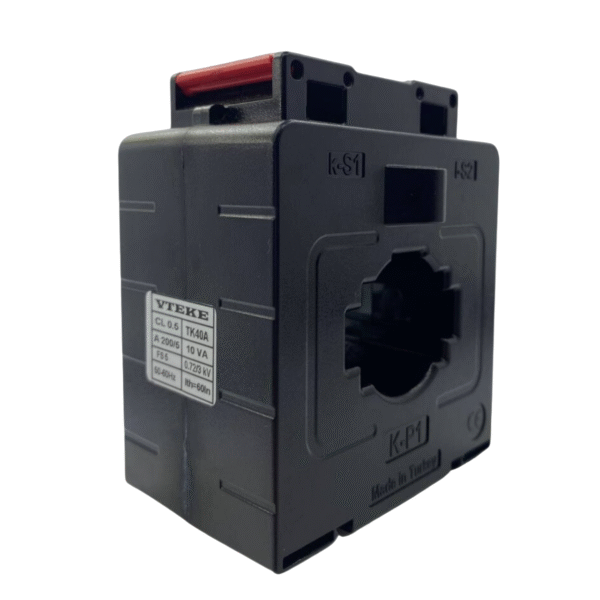

Current Transformer, Hole 40mm, 100/5A to 800/5A

Current Transformer, Hole 40mm, 100/5A to 800/5A

Window-type current transformer with sealable terminal cover.
suitable for primary currents from 100A to 800A AC.
Available in 5A AC secondary current; and accuracy classes 0.2S, 0.2, 0.5S, 0.5, 1, 3 or Class 5.

Contact For More Details
Description
Reviews (0)

Technical Data

Parameter Value
Primary Conductor 40 x 10 mm
Round Conductor Ø 26 mm
Thermal Rated Short-Time Current Ith = 60 KA
Thermal Rated Continuous Current Id = 1.2 * In

Coding Table

TK40A
CLASS Class 5 Class 3 Class 1 Class 0.5 Class 0.5S Class 0.2 Class 0.2S
100/5 A 5 VA 5 VA 1 VA 1 VA 1 VA 1 VA 1 VA
125/5 A 5 VA 5 VA 1.5 VA 1.5 VA 1.5 VA 1.5 VA 1.5 VA
150/5 A 5 VA 5 VA 2.5 VA 2.5 VA 2.5 VA 2.5 VA 2.5 VA
160/5 A 5 VA 5 VA 5 VA 5 VA 5 VA 5 VA 5 VA
200/5 A 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA
250/5 A 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA
300/5 A 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA
400/5 A 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA 10 VA
500/5 A 15 VA 15 VA 15 VA 15 VA 15 VA 15 VA 15 VA
600/5 A 15 VA 15 VA 15 VA 15 VA 15 VA 15 VA 15 VA
750/5 A 15 VA 15 VA 15 VA 15 VA 15 VA 15 VA 15 VA
800/5 A 20 VA 20 VA 20 VA 20 VA 20 VA 20 VA 20 VA

Current Transformers Coding Map

Dimensions
